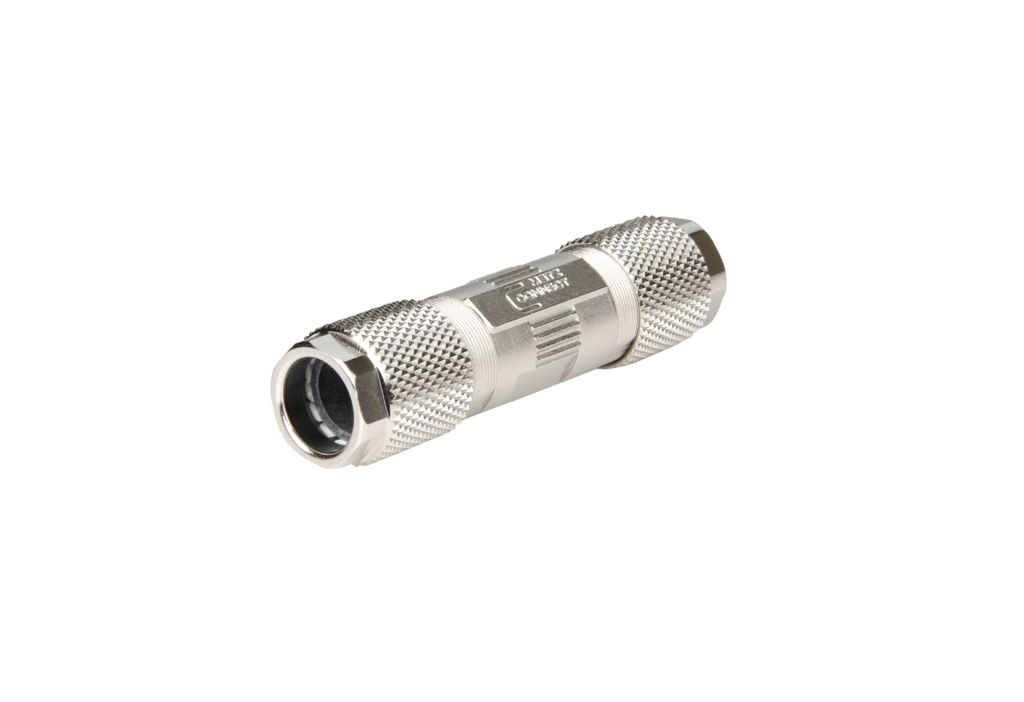

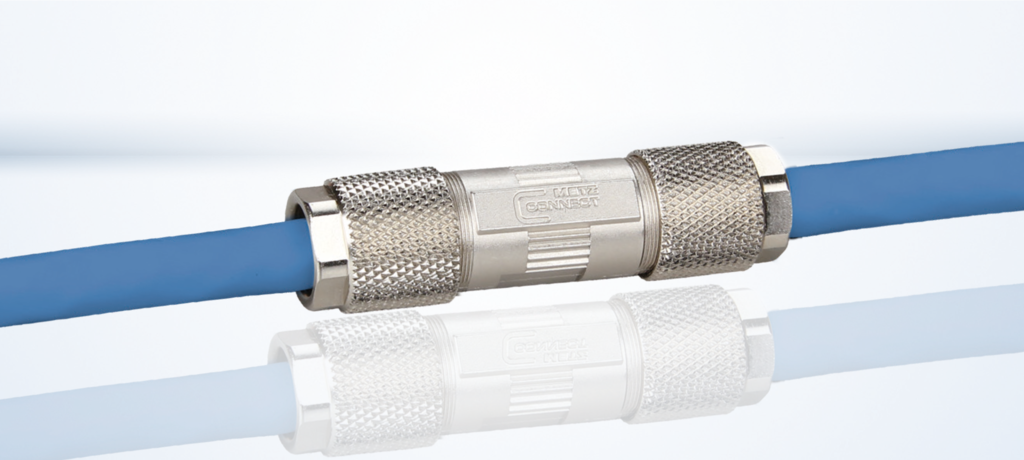

Il connettore di Classe FA è progettato per il montaggio in campo su cavi dati a 8 conduttori e consente di collegare, prolungare, riparare o riposizionare cavi in rame fino alla Cat.7A. La struttura compatta e robusta lo rende adatto sia a nuove installazioni sia agli interventi di manutenzione su infrastrutture di cablaggio esistenti.

Utilizzato con cavi in rame Cat.7A, consente di raggiungere prestazioni di Classe FA fino a 1000 MHz secondo ISO/IEC 11801, nel rispetto delle condizioni di installazione previste dal produttore. Il collegamento avviene tramite contatti IDC, senza necessità di utensili speciali, riducendo tempi e complessità dell’intervento.

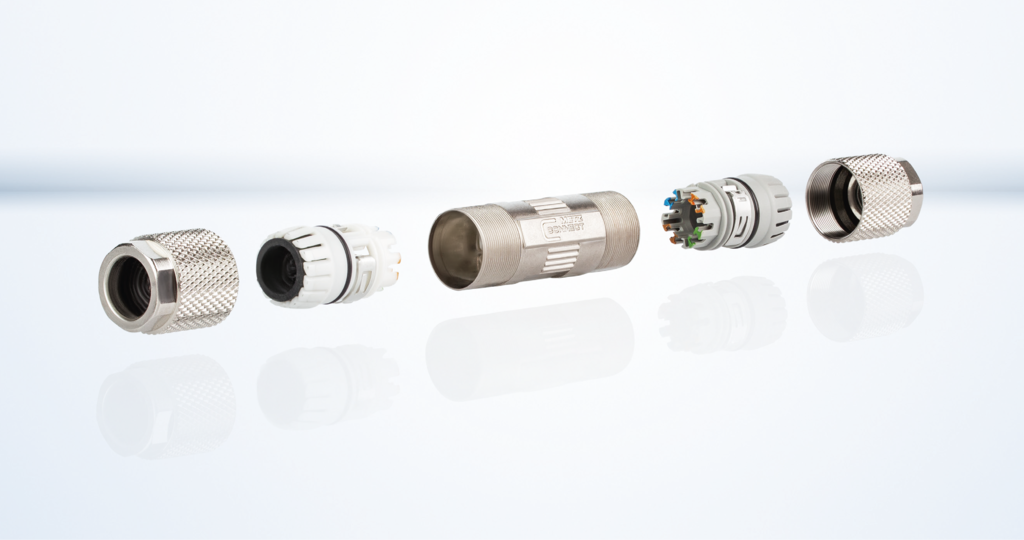

Il corpo in pressofusione di zinco, completamente schermato, integra la connessione dello schermo e il sistema di scarico della trazione. In combinazione con cavi idonei, il connettore può inoltre raggiungere il grado di protezione IP67, risultando indicato anche per ambienti industriali e applicazioni ferroviarie.

Caratteristiche principali

• Connettore da campo di Classe FA per cavi a 8 conduttori
• Adatto per collegare, prolungare, riparare o riposizionare cavi fino a Cat.7A
• Prestazioni fino a 1000 MHz secondo ISO/IEC 11801
• Montaggio semplice e rapido senza utensili speciali
• Connessione tramite contatti IDC
• Compatibile con conduttori rigidi da AWG 26/1 a AWG 22/1
• Compatibile con conduttori flessibili da AWG 26/7 a AWG 22/7
• Diametro massimo del conduttore: 1,6 mm
• Compatibile con cavi di diametro esterno da 5,0 a 9,7 mm

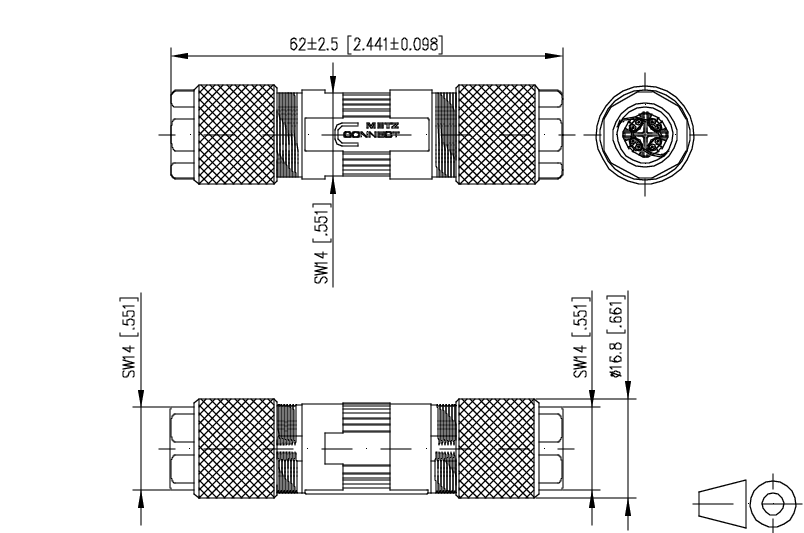

• Corpo compatto: Ø 16,8 × 64 mm
• Struttura completamente schermata secondo DIN EN 50173-1
• Corpo in pressofusione di zinco
• Connessione dello schermo e scarico della trazione integrati
• Protezione IP67 con cavi idonei
• Adatto ad applicazioni nel settore ferroviario

Condizioni per le prestazioni dichiarate

La conformità alla Classe FA è prevista con tratte di cavo di almeno 20 metri su entrambi i lati del connettore. La protezione IPX7 è ottenibile utilizzando cavi adatti a installazioni IP67 con diametro della guaina compreso tra 6,2 e 9,7 mm.

Il supporto Coel Distribution

In Coel Distribution non ci limitiamo a fornire un connettore, ma supportiamo i nostri clienti nella scelta dei componenti più adatti per realizzare o ripristinare infrastrutture di cablaggio ad alte prestazioni.

Dalla verifica della categoria del cavo alle condizioni necessarie per ottenere la Classe FA e il grado di protezione richiesto, mettiamo a disposizione un supporto consulenziale orientato all’intero progetto.

Contattaci per individuare la soluzione di connessione più adatta alla tua infrastruttura di rete.
